CAD · 图纸在线预览

CAD 图纸在线预览
无极缩放 · 毫秒级解析 DWG / DXF 浏览器直接打开 · 不依赖任何第三方插件

无需安装 AutoCAD，也无需下载任何看图插件。把图纸地址拼接成预览地址，即可在浏览器、App 或小程序中查看 CAD 图纸：连续平滑缩放、图层可控、面积与尺寸标注完整还原。

打开 CAD 示例图纸 查看接入文档
毫秒级
解析首屏
无极
缩放精度
0
第三方插件
DWG·DXF
图纸格式

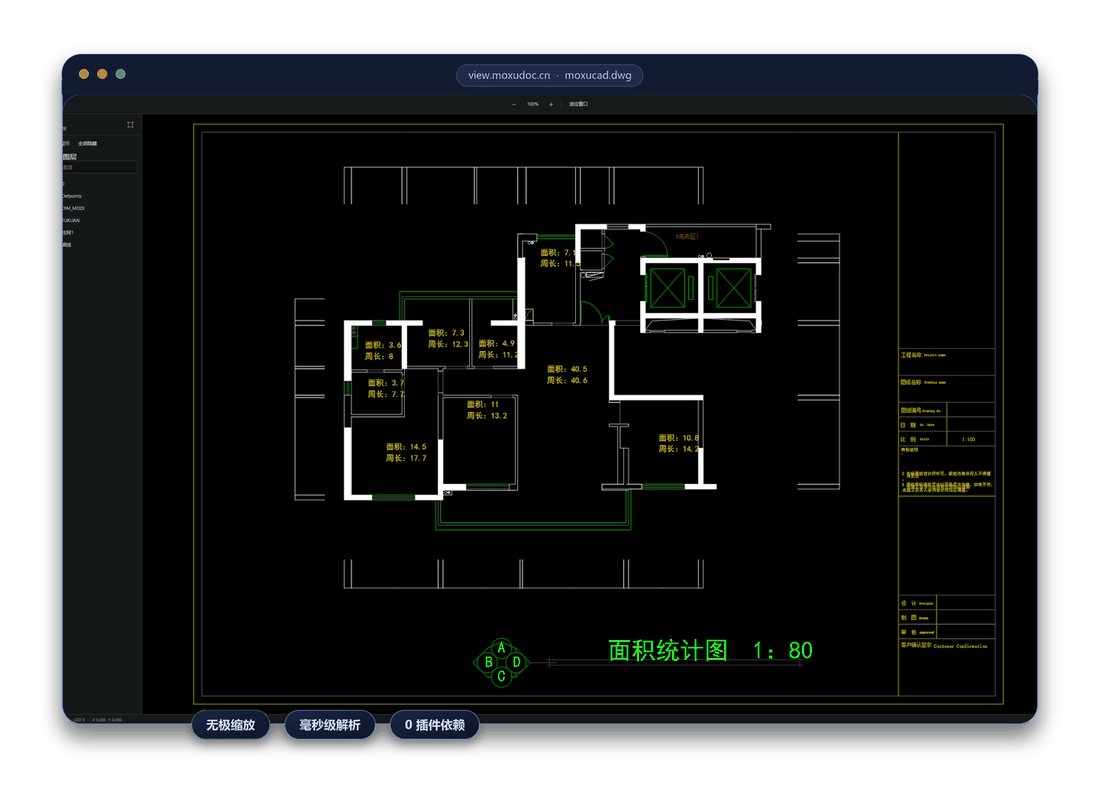

USDOC CAD 图纸在线预览界面：浏览器中打开建筑平面图纸，左侧为图层面板，图纸含面积、周长与尺寸标注
图 1：真实预览界面 —— 建筑平面图纸在浏览器中直接打开，左侧图层面板可控制显示，面积与周长标注清晰可读。
AI 摘要 · TL;DR 最后更新：

30 秒了解 USDOC CAD 图纸在线预览

  • ✓CAD 在线预览：浏览器直接打开 DWG、DXF 图纸，无需安装 AutoCAD 或任何看图软件。
  • ✓无极缩放：连续平滑缩放平移，从整张图纸到任意局部细节，矢量渲染保证放大后线条与标注依旧清晰。
  • ✓毫秒级解析：服务端解析图纸、浏览器按需渲染，打开链接即可看到图纸，无需等待本地软件启动。
  • ✓零插件依赖：纯 HTML5 渲染，不使用 ActiveX、Flash 或任何浏览器插件，不受浏览器安全策略限制。
  • ✓图纸信息还原：图层显示控制与筛选、线型填充、面积与周长标注、尺寸标注、图框标题栏。
  • ✓多端与私有化：PC / 平板 / 手机 / 小程序通用，支持内网私有化部署与永久授权，图纸不出企业内网。

核心概念：CAD 在线预览、DWG/DXF 与无极缩放

下面四个概念决定了 CAD 在线预览的能力边界，也是选型时最常被问到的问题。

CAD 在线预览
指把 DWG、DXF 等 CAD 图纸直接在浏览器中打开查看的技术方案。用户不需要安装 AutoCAD 或看图软件，也不需要下载插件；图纸由服务端解析后以矢量或图片形式在网页中渲染，因此可以在预览层叠加水印、试读限制与访问控制。
DWG 与 DXF
DWG 是 AutoCAD 的原生图纸格式，DXF 是 CAD 领域通用的交换格式。两者都包含图层、线型、填充、文字与标注等信息。USDOC 对两种格式都提供在线预览支持，并还原图层与标注内容。
无极缩放
指缩放过程连续平滑、没有固定档位限制。与只能按固定比例放大的看图方式不同，无极缩放可以从整张图纸连续放大到任意局部细节，再平滑缩小回全图；由于采用矢量渲染，放大后线条、文字与标注不会模糊。
毫秒级解析
指服务端在极短时间内完成图纸解析并返回渲染结果。相比「下载图纸 → 启动本地 CAD → 打开文件」的传统链路，在线预览只需打开一个链接，首屏即可看到图纸。
CORE CAPABILITIES

六大核心能力

从打开、缩放到图层与标注，覆盖 CAD 图纸在线查看的完整链路

无极缩放：连续平滑缩放图标

无极缩放

连续平滑的缩放与平移，从整张图纸到任意局部细节；矢量渲染保证放大后线条、文字与标注依旧清晰。

毫秒级解析：速度表图标

毫秒级解析

服务端完成图纸解析、浏览器按需渲染，打开链接即可看到图纸，无需等待本地 CAD 软件启动。

零插件依赖：浏览器图标

零插件依赖

纯 HTML5 渲染，不使用 ActiveX、Flash 或任何浏览器插件，不受浏览器安全策略与版本限制。

图层控制：图层图标

图层控制

提供图层面板，可查看图层列表、单独显示或隐藏图层，也可按名称筛选，便于聚焦目标内容。

标注还原：标尺图标

标注完整还原

面积、周长、尺寸标注、线型填充以及图框标题栏均按图纸内容还原，便于审阅与核对。

多端适配：设备图标

多端适配

PC、平板、手机与微信小程序通用，支持触屏双指缩放与拖拽平移，外勤看图不再受限。

INFINITE ZOOM

无极缩放：从整张图纸到任意细节

缩放过程连续平滑、没有固定档位，放大后依然保持矢量清晰度

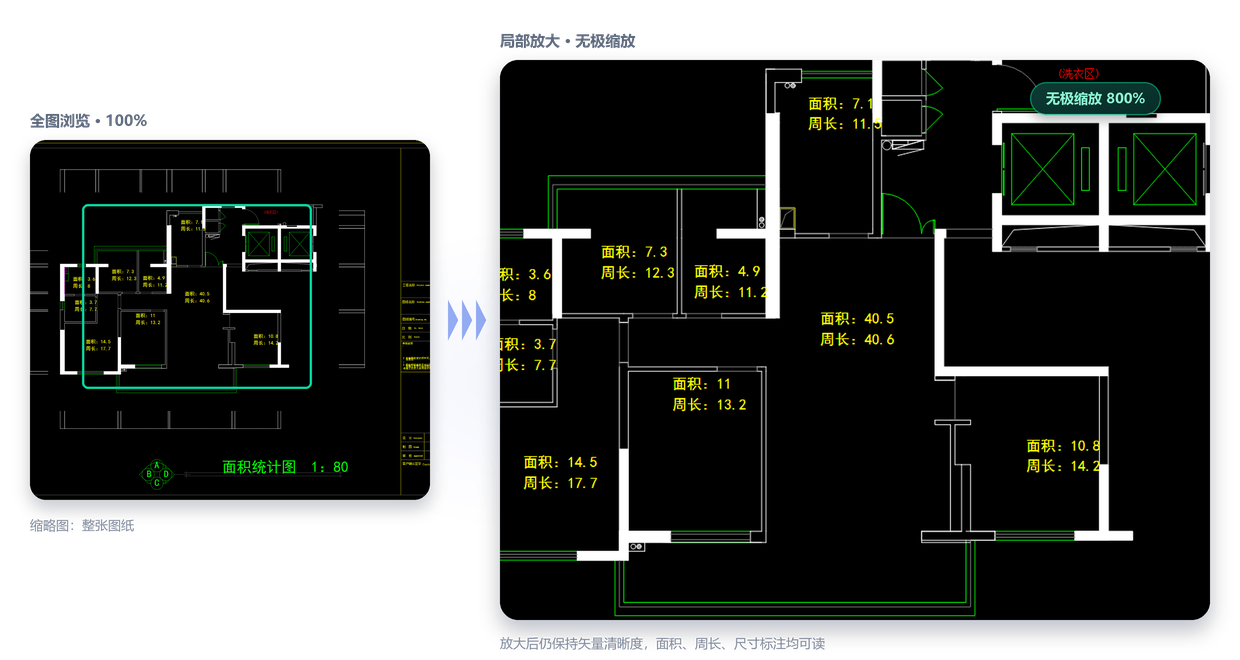

CAD 图纸无极缩放效果：左侧为整张图纸缩略图，右侧为放大后的局部细节，面积与周长标注清晰
图 2：无极缩放 —— 左侧为整张图纸，框选区域连续放大后，房间面积、周长与尺寸标注依旧清晰可读。

连续平滑缩放

缩放倍率不受固定档位限制，滚轮、触屏双指与工具栏按钮均可连续调节，缩放手感平滑跟手。

矢量渲染不模糊

图纸以矢量方式渲染，放大后线条、文字与标注保持锐利，不会像位图一样出现马赛克。

定位与适应窗口

一键「适应窗口」回到全图，也可拖动平移快速定位到目标区域，大图纸浏览同样高效。

MILLISECOND PARSING

毫秒级解析：打开链接即可看图

服务端解析图纸、浏览器按需渲染，省去安装与启动本地软件的等待

CAD 在线预览与传统插件方案的链路对比：传统方案需下载安装插件、启动本地 CAD 并等待渲染，USDOC 只需打开链接即可毫秒级解析渲染
图 3：链路对比 —— 传统方案需要「安装 → 启动 → 打开 → 渲染」，USDOC 在线预览只需打开一个链接。

服务端解析，浏览器只负责显示

  • 图纸由服务端解析为轻量渲染数据，浏览器端按需加载，避免整份图纸一次性下载
  • 打开链接即可看到首屏内容，不需要等待本地 CAD 软件启动
  • 解析与渲染与终端性能解耦，老旧电脑与手机同样可以流畅查看

大图纸也同样流畅

  • 按需渲染与分级加载，先看整体再看细节，减少首屏压力
  • 平移与缩放过程中持续补充细节，浏览大图纸不卡顿
  • 如需更高并发与更大文件，可选择企业版或私有化部署
NO PLUGIN

不依赖任何第三方插件

纯 HTML5 渲染，不安装控件、不受浏览器安全策略限制

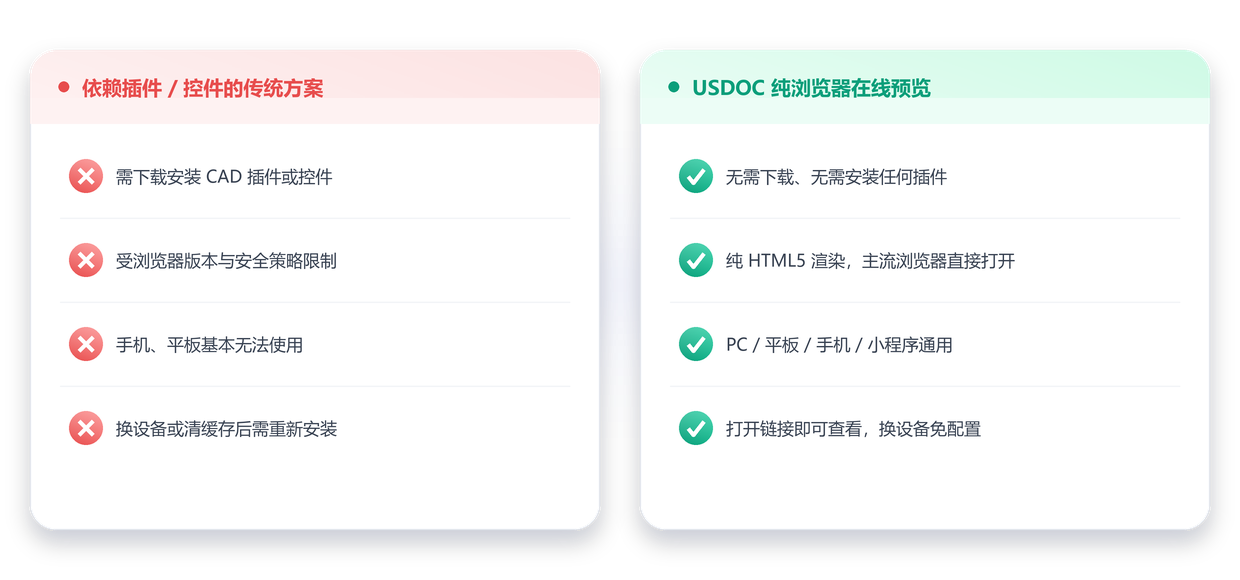

依赖插件控件的传统 CAD 看图方案与 USDOC 纯浏览器在线预览的对比
图 4：方案对比 —— 传统方式需要安装插件或控件、受浏览器限制且移动端不可用；USDOC 浏览器直接打开、多端通用。
ℹ️ 由于不依赖 ActiveX 或本地控件，CAD 预览同样可以在微信小程序 <web-view> 中打开，适合外勤与现场查看图纸。接入参数详见 接口参数。
FORMATS & FIDELITY

支持的 CAD 图纸格式与还原能力

DWG、DXF 图纸在线打开，图层与标注信息完整呈现

DWG
AutoCAD 原生图纸格式
DXF
CAD 通用交换格式

可还原的图纸内容

  • 图层结构、线型与填充样式
  • 面积、周长等文字标注
  • 尺寸标注与定位轴线
  • 图框、标题栏与比例信息

可与其它格式一起使用

同一条预览地址同时支持 Word、Excel、PPT、PDF、OFD、WPS、图片与压缩包等 60+ 种格式，业务系统无需为不同格式做多套对接。

查看全部支持格式 →
SCENARIOS

典型使用场景

凡是需要「不装 CAD 也能看图」的环节，都可以用在线预览替代

建筑 / 结构施工图

施工、监理与业主方在手机上即可查看施工图，快速核对尺寸与房间面积。

装修平面图沟通

把平面图链接发给客户，无需对方安装任何软件即可查看与确认方案。

机电管线图纸交底

现场交底时直接打开图纸，配合图层隐藏功能聚焦本专业内容。

竣工图与档案归档

归档系统内嵌预览，查阅历史图纸不再依赖特定电脑上的 CAD 软件。

图纸会审与远程协同

多方通过同一链接查看同一张图纸，减少文件来回传输与版本混乱。

招投标图纸查阅

招标方提供图纸预览链接，投标方无需下载源文件即可查看。

INTEGRATION

接入方式：一行地址即可预览 CAD 图纸

把图纸地址拼接为预览地址，再通过 iframe 或新窗口嵌入业务系统

URL
# 预览 DWG 图纸
https://view.moxudoc.cn/?src=https://example.com/drawing.dwg

# 预览 DXF 图纸并叠加水印
https://view.moxudoc.cn/?src=https://example.com/drawing.dxf&watermark=内部图纸
HTML
<iframe src="https://view.moxudoc.cn/?src=图纸地址"
        width="100%" height="720px" allowfullscreen></iframe>

查看完整 API 开发文档 →

FAQ

CAD 图纸在线预览常见问题

关于格式支持、缩放体验、插件依赖与接入方式的高频问题

可以。USDOC 提供 CAD 图纸在线预览能力，在浏览器中打开预览地址即可查看 DWG、DXF 图纸，无需安装 AutoCAD 或任何看图软件，也无需安装浏览器插件。
支持 DWG、DXF 等主流 CAD 图纸格式。图纸中的图层、线型、填充、面积与周长标注、尺寸标注以及图框标题栏等元素均可还原显示。完整格式清单见 格式支持总览。
无极缩放指缩放过程连续平滑、没有固定档位限制。用户可以从整张图纸连续放大到任意局部细节，也可以平滑缩小回全图；由于采用矢量渲染，放大后线条、文字与标注依然保持清晰。
服务端完成图纸解析，浏览器端按需渲染，打开链接即可看到图纸，属于毫秒级到秒级的首屏体验，不需要等待本地 CAD 软件启动。
不需要。USDOC 采用纯 HTML5 渲染，不依赖 ActiveX、Flash 或任何第三方浏览器插件，因此不受浏览器安全策略限制。
可以。预览页面自适应 PC、平板、手机与微信小程序，支持触屏双指缩放与拖拽平移。
可以。预览器提供图层面板，可查看图层列表、单独显示或隐藏图层，也可以按名称筛选图层。
可以。与其他格式一致，CAD 预览同样支持动态水印、试读限制与预览地址加密等能力，适合图纸外发与图纸会审场景。
支持。可将 CAD 预览服务部署在企业内网，图纸不出企业内网，并支持永久授权方式，详见 私有化部署。
企业版单文件最大支持 2GB，其余套餐为 20MB / 40MB / 80MB；如需预览超大图纸可选择企业版或私有化部署，具体见 服务价格。
只需把图纸地址拼接为预览地址即可，例如 view.moxudoc.cn/?src=图纸地址，然后通过 iframe 或新窗口嵌入业务系统，无需额外开发。
